воскресенье, 19 ноября 2017 г.

Layout 2018. Обзор новых возможностей




14 ноября 2017 года  чуть больше чем через год после выхода предыдущей версии, вышла версия LayOut 2018. Что же в этот раз нового?
Оформленно с помощью LayOut GOST

Импорт DWG/DXF файлов

Наверное одно из самых долгожданных  нововведений. Теперь можно импортировать напрямую файлы этого формата в документ. Это открывает много возможностей по быстрому составлению более качественной проектной документации. Появляется возможность использованию готовых библиотек блоков, которых есть несчетное количество. Возможность переносить эти блоки в наши проекты уже в виде Scrapbooks.

Как и все внешние документы, импорт DWG/DXF файлов доступен через меню:

File > Insert ...

Лучше выбрать фильтрацию по нужных типах файла для более удобного поиска на диске.
Есть несколько опций при импорте:
  1. Пространство листа. Очень удобно, если чертежи со смежного проекта разложены на листах AutoCad. Выбрать можно только интересующий нас лист. Чертеж импортируется уже в масштабе. Достаточно листы нашего LayOut документа настроить так же как и импортируемого. Лист импортируется как группа LayOut. Очень большим плюсом является автоматическая конвертация штриховок AutoCad в штриховки LayOut(растровые рисунки из стандартного набора штриховок - PatternFills). Так же без проблем импортируется динамические блоки. Взрывать перед импортом нет необходимости.
  2. Пространство модели. В документ будет перенесено все содержимое пространства модели. При этом оно будет подогнано по масштабу что бы максимально уместить на наш лист. Импортируется как группа, которая уже является масштабируемый чертеж(Scaled Drawing). Про это немного ниже.
  3. При активной опции Импорта пространства модели данная опция позволит импортировать чертеж как модель Sketchup, а не как группа Layout. Файл отдельно на диске сохранять не нужно. При его открытии с ним можно делать все как с обычным файлом модели. Так же сохранить на диск или оставить только как часть Layout-архива.
Важное примечание. Layout-файл является zip-архивом, в котором кроме собственно документа чертежа хранится и ваш skp файл, разные рисунки и много другой информации в виде файлов различных форматов. Достаточно переименовать расширение на zip и это проверить. Поэтому когда мы работаем с лейаут файлом, то не обязательно иметь ссылку на саму модель Sketchup. Если ссылка битая или файл  не обнаруживается на данном месте, то мы работаем именно с внутренним SKP-файлом. Это полезно применять, когда каким-то образом у нас пропал исходный файл модели. Всегда его можно извлечь из архива и продолжать работу. Например в каталоге "ref" находятся файлы .skp и .style

Масштабированный чертеж

Часто при создании проекта приходится делать пометки или дополнительные чертежи в том же масштабе что и вьюпорт модели Sketchup, но только в LayOut документе. Эта опция будет очень полезной всем без исключения. В трее Layout появилось дополнительное поле для создания такого чертежа.
Необходимо нажать кнопку "Make Scaled Drawing". Далее будет видно сообщение о том, что необходимо выбрать нужный масштаб данного чертежа их существующих. Так же можно выбрать нужные единицы измерения.
После этого можно создавать чертеж. Для этого достаточно в любом поле рабочего пространства поместить любой объект, сделанный с помощью стандартных инструментов. При его создании будет в углу отображаться его масштаб и его габарит по контуру показан штриховой линией.

После завершения работы с данным чертежом мы снова сможем изменить ему только масштаб или масштаб и содержимое в режиме редактирования.
Часть объектов такого чертежа может быть помещена на любой слой. При скрытии слоя с объектом будет отображаться полный габарит чертежа, а не только видимых объектов.
Также изменить или удалить масштаб вида можно через контекстное меню


Размер между разрывами видовых экранов

Очень полезная и необходимая вещь, которой до сих пор не было в арсенале LayOut. Теперь можно создавать разрывы в видах, без потери привязки к реальным размерам. Размер 1 и 2 показывают одно и то же расстояние в модели.
Для это необходимо скопировать нужный вид и вставить в то же место. В одно из копий нижнюю часть двигаем, в другой верхнюю. Для этого в настройках должна быть активной галочка "Preserve Scale on Resize"
Можно сдвинуть вьюпорты ближе друг к другу и поставить размер между необходимыми точками. Даже если вьюпорты будут иметь разный масштаб, размер останется без искажений.
Примечание. Обязательно должен быть активный режим "Ortho"




Нововведения для 2D редактора

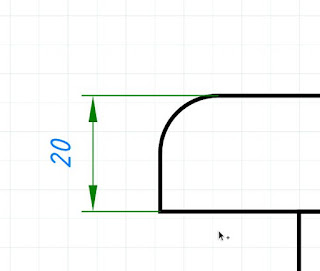

Расширенный возможности дуги

Появилась возможность  при рисовании дуги по двум точкам увидеть визуальное отображение получаемого сопряжения по аналогии со Sketchup.


Двойной клик завершит рисовании дуги в заданной точке с удалением оставшихся отрезков.

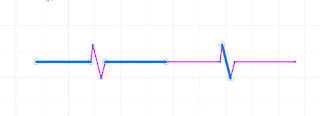

 Рисование отрезков

При рисовании отрезков между двумя линиями разных типов теперь можно избежать обледенения свойств линии. Раньше при попытки присоединить между двумя отрезками разного типа третьего он брал свойства первого и при этом свойства второго тоже заменялись первым
Теперь этого можно избежать, включив дополнительную опцию в контекстном меню
Результат получается очень полезный. Сохраняются привязки при соединении разных типов линии. Уже нет необходимости использовать инструмент для разрезания отрезка на части(Split)
Доступен так же выбор отдельных сегментов одного объекта. Между сегментами должно быть как минимум 2 не выбранных  При этом если отрезки разделяет только один сегмент, то он тоже будет включен в набор выбора.


 На этом обзор основных нововведений можно закончить. В этой версии разработчики исправили очень много мелких ошибок. Полный список исправлений и нововведений можно найти в официальных источников. Каждый год программа улучшается. Работа с большими чертежами становится более комфортной. Спасибо команде разработчиков за их тяжелый и кропотливый труд. Пожелаем им успеха в этой нелегкой работе в создании прекрасного!
Да пребудет с вами LayOut!



воскресенье, 22 ноября 2015 г.

Layout 2016. Обзор новых возможностей



17 ноября 2015 года  чуть больше чем через год после выхода предыдущей версии, вышла версия Layout 2016. Что же в этот раз нового?

Расширение опций контекстного меню




Появилась возможность переместить выделенное намного быстрее на нужный нам слой. Теперь кроме перемещения на текущий слой (Current), появилась возможность перенести на любой другой слой документа.

Более удобная работа со слоями




При группировании элементы продолжают располагаются на своем слое. Раньше такой возможности не было. При этом  группу нельзя перемещать на какой либо другой слой. Иначе переместятся на него и вложенные элементы.


При выборе объектов, которые располагаются на слое, видимый на каждой странице, они подсвечиваются другим цветом.


Цвет можно настроить по своему вкусу в системных настройках.

Размерные линии



Для размеров которые не помещались на размерной линии теперь существует выноска (пока только в виде кривой). Также появилась возможность позиционирования размерного текста в специальных "узлах". Они появляются  в виде рамок при попытке изменить положение размерного текста. Выносная линия настраивается как и обычная другая линия в  Layout через палитру "Shape style".
UPD. Более детальное изучение программы показало, что все таки есть возможность менять форму выносной линии. Можно выбрать несколько типов выносных линий.



 Улучшеный экспорт PDF

 Появилась возможность настроить качество изображения формата .jpg, добившись тем самым уменьшения выходного файла.

Векторные иконки пользовательского интерфейса


Иконки теперь выглядят более четко и красивее. Но с другой стороны есть недостаток. Они стали занимать больше места на экране. Увеличение размера в сравнение с предыдущей версией, составляет около 13%. Для маленьких экранов потеря даже такого малого количества места будет не очень кстати.

понедельник, 28 сентября 2015 г.

Набор шаблонов и блоков. ЕСКД и СПДС. Layout-GOST 2015


Обновились в очередной раз шаблоны и блоки для  Layout 2015. На этот раз это один большой архив. Подробная инструкции и примеры исполнения находится в архиве. Полный состав показан ниже. Новое в этом выпуске отмечено отдельно.
  1. ЕСКД-шаблоны
    • Чертежи. Формат: А4, А3, А2. Ориентация листов альбомная и книжная. Основная надпись по ГОСТ 2.104-2006 (Формы 1, 2 и 2а)
    • NEW! Титульный лист А4 по ГОСТ 2.105-95
    • NEW! Спецификация А4, Ведомость спецификаций А3, Ведомость ссылочных документов А4, Текстовый документ А4 по ГОСТ 2.106-96 (Формы 1, 3, 4, 9 соответственно). Основная надпись по ГОСТ 2.104-2006 (Формы 2 и 2а)
    • NEW! Групповая спецификация А4, Групповая ведомость спецификаций А4, Групповая ведомость ссылочных документов А4 по ГОСТ 2.113-75 (Формы 1 и 1а, 3 и 3а соответственно). Основная надпись по ГОСТ 2.104-2006 (Формы 2 и 2а)
    • Шаблоны без основной надписи
  2. СПДС-шблоны
      Оформлены согласно ГОСТ 21.1101-2013.

    • Строительные чертежи основных комплектов. Формат А3, А2, А1. Ориентация альбомная (Приложение "Ж", формы 3 и 6)
    • Строительные изделия. Формат А3, А2, А1. Ориентация альбомная (Приложение "Ж", формы 4 и 6)
    • NEW! Текстовые документы А4. Ориентация листов книжная (Приложение "Ж", формы 5 и 6)
    • NEW! Обложка А4. Ориентация книжная (Приложение "Н", форма 12)
    • Титульный лист А4. Ориентация книжная (Приложение "П", форма 13)
    • Шаблоны без основной надписи
  3. Scrapbooks
    • ЕСКД. Обозначения. Обозначение разрезов, направления взгляда, выносных элементов, выноски, обозначения шероховатости, осевые и центровые линии, неразъемные соединения, допуски формы, специальные символы
    • ЕСКД. Основные надписи. Основные надписи по ГОСТ 2.104-2006 формы 1, 2, 2а и дополнительные графы к ним
    • СПДС. Обозначения. Координационные оси, обозначение разрезов и узлов, выноски, маркеры, высотные отметки
    • СПДС. Основные надписи. Основные надписи по ГОСТ 21.1101-2013 формы 3, 4, 5, 6 и дополнительные графы к ним
    • NEW! СПДС. Таблицы.
      • Ведомость рабочих чертежей основного комплекта (спецификаций), Ведомость ссылочных и прилагаемых документов, Спецификация, Групповая спецификация, Состав проектной документации по ГОСТ 21.1101-2013 формы 1, 2, 7, 8, 14 соответственно;
      • Ведомость отделки помещений, Экспликация помещений, Ведомость перемычек, Экспликация полов, Ведомость деталей, Спецификация на изделие, Групповая спецификация на изделие, Ведомость отделки фасада, Спецификация элементов перемычек, Спецификация элементов заполнения проемов по ГОСТ 21.501-2011 формы 1, 2, 3, 4, 6, 7, 8, 9 соответственно;
      • Ведомость отделочных и лакокрасочных материалов по ГОСТ 21.507-81.
    • Палитра. Предварительно настроенные размерными стили, цвета, типы линий

Скачать можно по ссылке:
 Шаблоны и Scrapbooks для LayOut 2015
Шаблоны и блоки для более ранних версий LayOut можно найти в разделе Загрузки

Да пребудет с вами ГОСТ :-)

вторник, 23 декабря 2014 г.

Редактирование размерных линий

Часто бывает необходимо отредактировать текущий стиль размерных линий в LayOut. например изменить размер выступа выносной линии. В данном случае уменьшить

В видео внизу страницы показано как это сделать можно для любого размера. При этом достаточно сделать для одного размера в чертетже, и потом с помощью копирования свойств инструментом "Style" перенести на уже существующие размеры в документе.

При этом, для вновь создаваемых размеров будет уже применяться этот стиль по умолчанию.

понедельник, 10 ноября 2014 г.

Layout 2015. Обзор новых возможностей

3 ноября 2015 года в свет вышла очередная новая версия SketchUp 2015 и вместе с версией Pro вышел и новый Layout 2015. Что же нового в этой версии? Коротко об этом в данном обзоре.

64-bit

Наконец вышла долгожданная версия с поддержкой работы в 64-битной системе. Сильно радоваться не надо :-). Очень большой производительности в сравнению с версией 32 бита не предвидится. Но зато теперь возможно использовать более 4 Гб оперативной памяти. Что при современных конфигурациях компьютеров является большим плюсом по извлечению максимум из "железа".

Двухсегментная выноска

Теперь для построения выноски необходимо задавать начальную точку, промежуточную и конечную. Последние две могут совпадать.

Автотекст на выносках

При использовании выноски на модели появилась возможность выбора объекта. Если нужный нам объект находится в "глубине" компонента, а также, если надо маркировать площадь для плоскость или объем тела "solid", то теперь все это можно делать в одной и той же выноске. при этом при перестроении модели, эти данные меняются автоматически. Тег в скобках можно комбинировать c обычным текстом в одной вноске. Для примера из видео можно указать следующее в выноске с площадью: Площадь крышки <FaceArea>. При изменении площади будет меняться только значение площади. Поясняющая запись останется неизменной.





Проверка синтаксиса

Пока работает только на Windows 8 и 8.1

Выбор нескольких страниц или слоев

Теперь выбор необходимых страниц и слоев стал лучше. Для более быстрой работы со слоями или страницами можно использовать стандартные для таких случаев клавиши <Shift> или <Ctrl>



Динамическая загрузка векторных моделей

Теперь векторная модель будет загружаться только для тех страниц документа, которые просматриваются в данный момент, а не для всего файла.

среда, 23 июля 2014 г.

Штриховка утеплителя. Rockwool LayOut Pattern Fills

LayOut имеет достаточно большой набор базовых штриховок, который может удовлетворить практически любого. При создании узлов строительных конструкций часто необходимо показывать утеплитель. К сожалению, штриховки такого рода в LayOut нет.
Предлагаю для использования специально созданные для этого несколько видов штриховок утеплителя, которые смогут вам помочь в создании более подробных чертежей узлов строительных конструкций. Имеется три виды штриховок по масштабу ширины (50%, 100% и 125%). Штриховки могут быть прозрачными. Размер 50 мм на листе соответствует масштабу штриховки 1х.




Как добавить пользовательские штриховки вы можете прочитать в этой Статье

Скачать можно в разделе Загрузки

Для пользователей SketchUp будет полезно скачать Материалы и Текстуры утеплителя для использования в своих моделях. Посмотреть и скачать можно на блоге Кровля и фасады

вторник, 22 июля 2014 г.

Оформление чертежей. СПДС и ЕСКД. Специальные знаки и символы. Дополнительные основные надписи

В предыдущих статьях было рассказано, как с помощью преднастроеных  шаблонов можно сделать оформление чертежей согласно норм. Но кроме шаблонов в документе еще используется много специальных обозначений таких как обозначения видов и разрезов, выноски, обозначения шероховатости (для машиностроения), тип соединения деталей, допуски формы, специальные символы, оси координат, отметки высоты и т. д.
Специально созданные Scrapbooks для LayOut - это и есть тот способ, с помощью которого можно добиться использования таких знаков в чертежах.
Ниже для использования предлагаются для именно такие Scrapbooks.
Кроме Scrabooksчасто нужно использовать размеры листов, не вошедшие в выпуск со стандартными шаблонами. Для этого также используются Scrapbooks, но уже с основными надписями, которые можно вставить в любой документ, в зависимости от назначения. Для Layout 2014 в набор входят надписи с настроенными тегами, аналогично как и в шаблонах.
.



Для скачивания  Scrapbooks перейдите в раздел Загрузки
